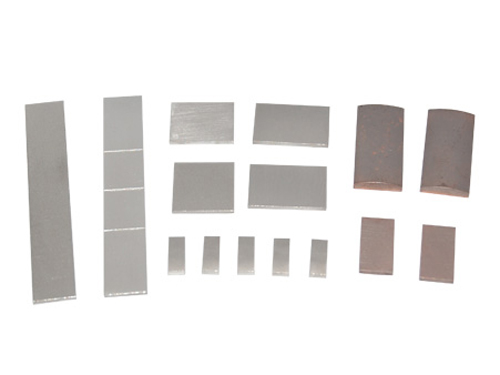

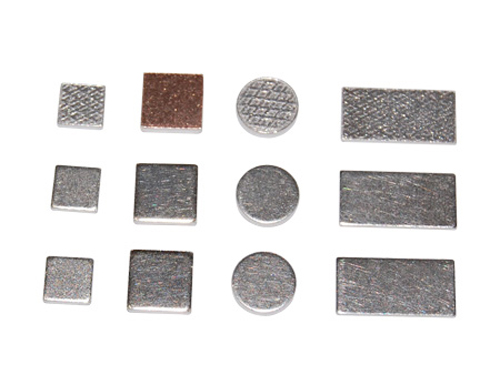

粉末片型电触头
牌号 | 密度g/cm3 | 电阻率Ωµ㎝ | 硬度MPa |
CuC(5) | ≥7.0 | ≤3.40 | HB≥392 |
银钨具有很好的耐电磨损和抗熔焊性,良好的导电性。银钨电触头材料是采用先进的熔渗发制造,在底部有富银曾便于焊接。
牌号 | 密度g/cm3 | 电阻率Ωµ㎝ | 硬度 |
AgW(30) | ≥11.75 | ≤2.30 | HB≥735 |
AgW(40) | ≥12.40 | ≤2.60 | HB≥833 |
AgW(50) | ≥13.15 | ≤3.00 | HB≥1029 |
AgW(55) | ≥13.55 | ≤3.20 | HB≥1127 |
AgW(60) | ≥14.00 | ≤3.40 | HB≥1225 |
AgW(65) | ≥14.50 | ≤3.60 | HB≥1323 |
AgW(70) | ≥14.90 | ≤3.80 | HB≥1470 |
AgW(75) | ≥15.40 | ≤4.20 | HB≥1617 |
AgW(80) | ≥16.10 | ≤4.60 | HB≥1764 |
银碳化钨触头材料具有很好的抗电弧烧损性和抗熔焊性,此外由于抗氧化性好,有更稳定的接触电阻,并且该触头具有体积小,重量轻,节银等优点。
牌号 | 密度 g/cm3 | 电阻率 Ωµ㎝ | 硬度 MPa |
AgWC(12)C(3) | ≥9.40 | ≤3.40 | HB≥550 |
AgWC(12)NiC | ≥10.30 | ≤2.80 | HB≥600 |
AgWC(12) | ≥10.40 | ≤2.20 | HB≥600 |
AgWC(17)C(3) | ≥9.55 | ≤3.70 | HB≥680 |
AgWC(20)C(2) | ≥10.00 | ≤3.40 | HB≥735 |
银石墨具有稳定而且低的接触电阻,抗熔焊性好,分断能力高。其制造方法分为烧结复压法P和烧结挤压法Q。
牌号 | 密度g/cm3 | 电阻率Ωµ㎝ | 硬度MPa |
AgC(3)Q | ≥9.10 | ≤2.20 | HB≥343 |
AgC(5)Q | ≥8.60 | ≤2.50 | HB≥343 |
AgC(3)P | ≥9.10 | ≤2.40 | HB≥392 |
AgC(5)P | ≥8.60 | ≤3.20 | HB≥392 |
铜钨触头材料具有良好的耐电弧侵蚀性,抗熔焊性,强度高等优点。采用熔渗工艺制造。

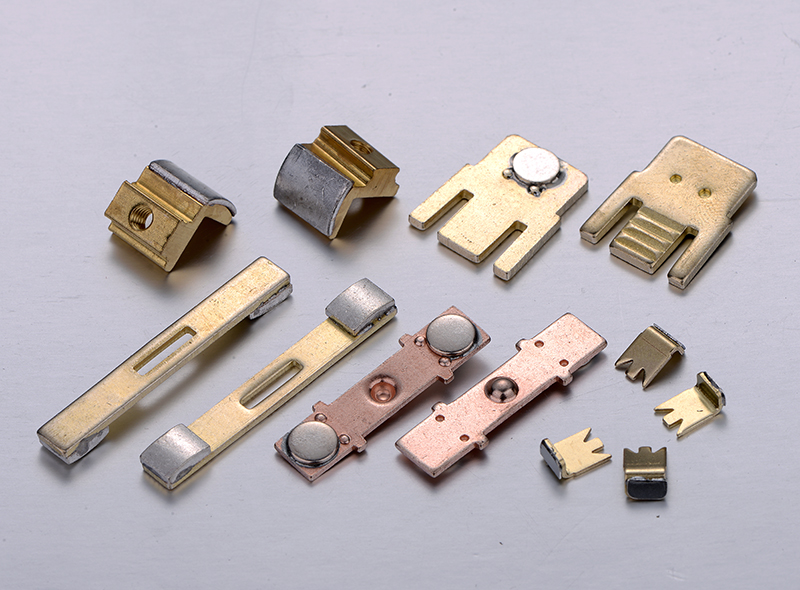

通过焊接或整体烧结制成整体触头,主要用于高压断路器,负荷开关,变压器分接开关等中高压电器开关中。
牌号 | 密度g/cm3 | 电阻率Ωµ㎝ | 硬度MPa |
CuW(50) | ≥11.85 | ≤3.20 | HB≥1127 |
CuW(55) | ≥12.30 | ≤3.50 | HB≥1225 |
CuW(60) | ≥12.75 | ≤3.70 | HB≥1372 |
CuW(65) | ≥13.30 | ≤3.90 | HB≥1519 |
CuW(70) | ≥13.80 | ≤4.10 | HB≥1715 |
CuW(75) | ≥14.50 | ≤4.50 | HB≥1911 |
CuW(80) | ≥15.15 | ≤5.00 | HB≥2156 |
CuW(85) | ≥15.90 | ≤5.70 | HB≥2352 |
CuW(90) | ≥16.75 | ≤6.50 | HB≥2548 |
